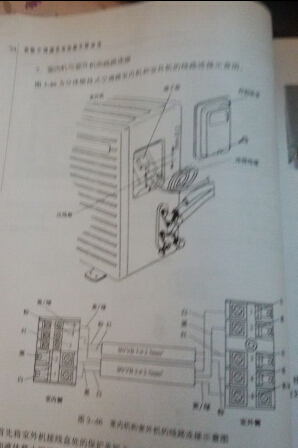

图3-46为分体壁挂式空调器室内机和室外机的线路连接示意图。

空调室内机与室外机的线路连接方法

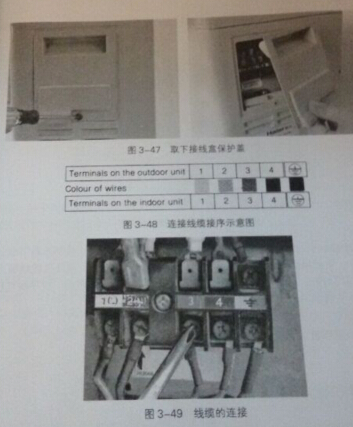

首页将室外机接线盒处的保护盖卸下，室外机接线盒的保护盖通常位于机罩一侧气体截止阀和液体截止阀的上方，并由一个固定螺钉与室外机罩固定在一起。用螺丝刀奖固定螺钉卸下后，她能可将保护盖取下，如图3-47所示。
如图3-48所示，为了防止线路接错，室内机与室外机之间的连接线缆不仅用不同的颜色进行了标识，而且接序的显示图在室外机接线盒的保护盖上或安装说明书中都可以找到。

空调室内机与室外机的线路连接方法

按照标识，将连接线缆一一对应接到接线盒相应的接口上，并将紧因螺钉拧紧，具体操作如图3-49所示。

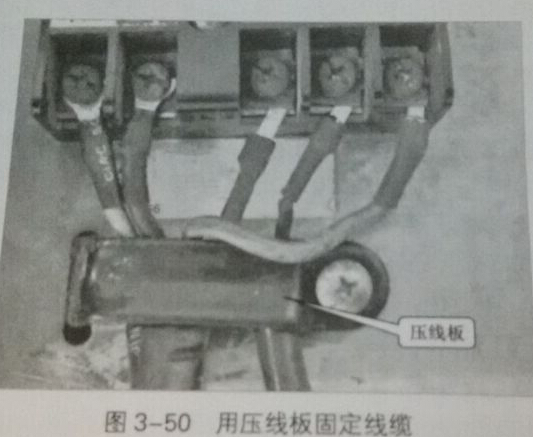

接下来检查连线是否正确，牢固。如图3-50所示，为避免连接线缆接头因外力而松动，检查好线缆连接状态后，用压线板将连接线缆压紧，固定。

空调室内机与室外机的线路连接方法

最后将接线盒保护安装好，并用螺钉固定。这时室内机现室外机的线路连接就完成了，具体效果如图3-51所示。

空调室内机与室外机的线路连接方法

操作中需注意以下几点。
（1）室内机，室外机接线完毕后，一定要再次仔细检查室内机，室外机接线板上的编号和颜色是否与导线对应，两个机组中编号与颜色相同的端子一定要用同一根导线连接，如果接线错误，将使空调器不能正常运行，甚至会损坏空调器。
（2）室内机和室外机的连接线缆要有一定的余量。
（3）室内机和室外机的地线瑞子一定要向可靠接地。
